6、单片机如何控制串口舵机?

Time:2020-06-11    Views:340

单片机不可以与串口舵机直接连接,需通过信号转换URT-1实现控制。也可以通过信号转换电路原理图进行转换,原理图在串口舵机资料包中查看。

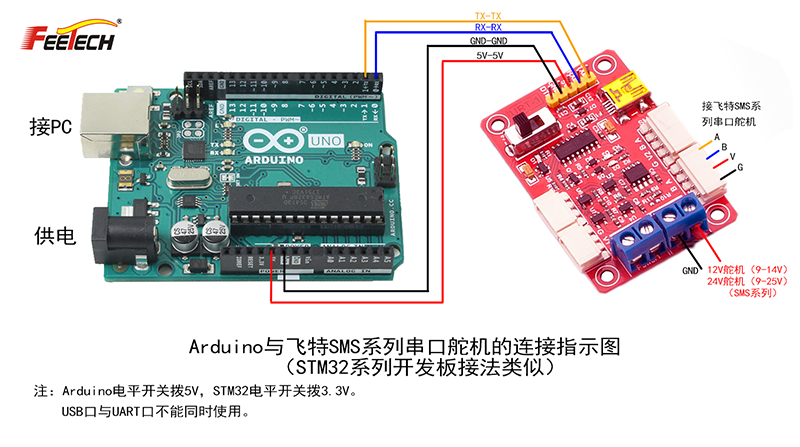

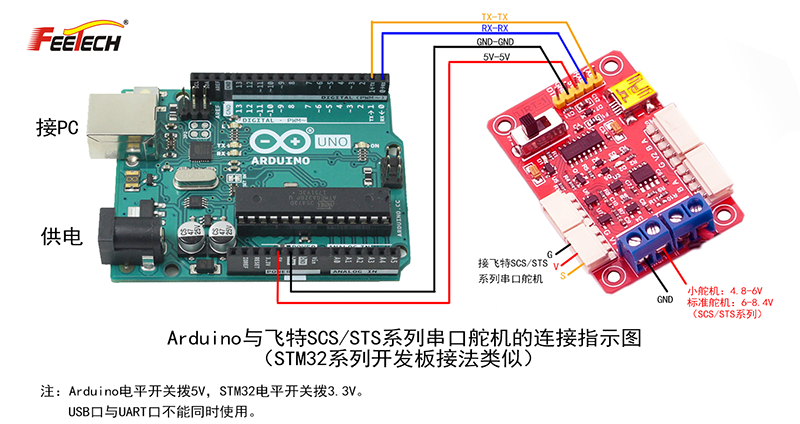

接线方式:
TX-TX RX-RX 5V-5V GND -GND

A-A  B-B  V-V  G-G

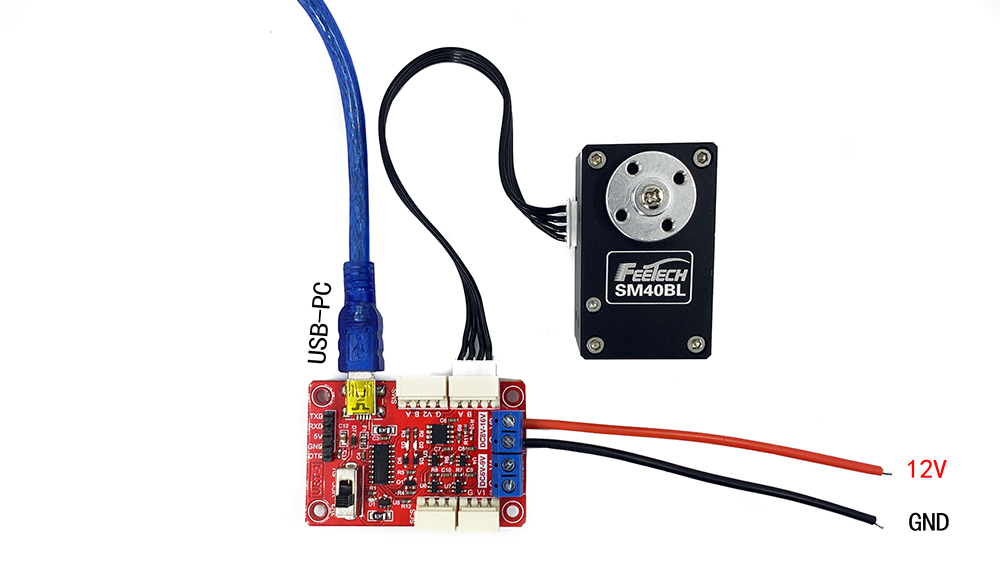

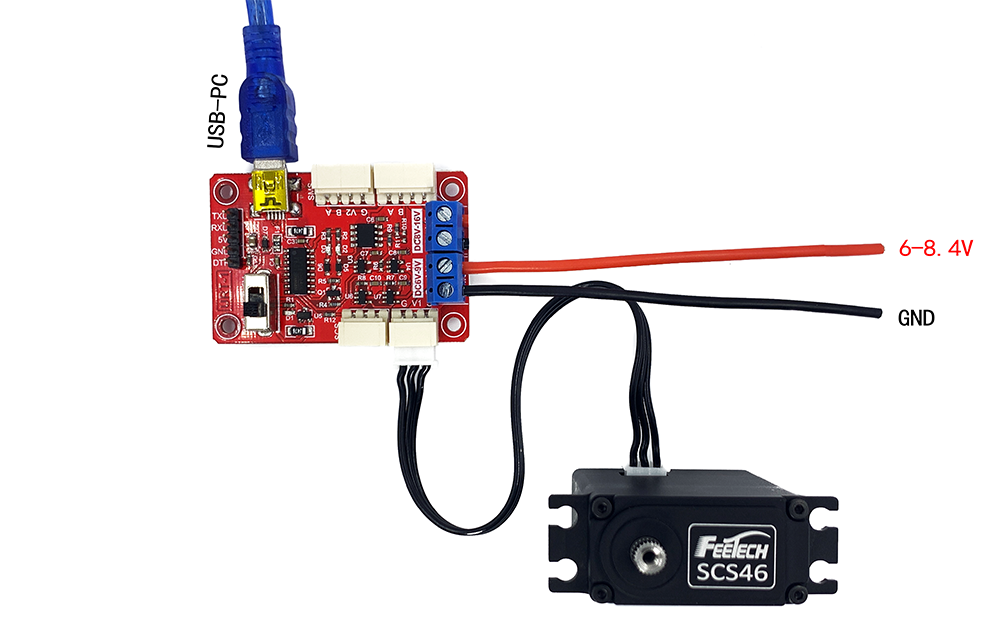

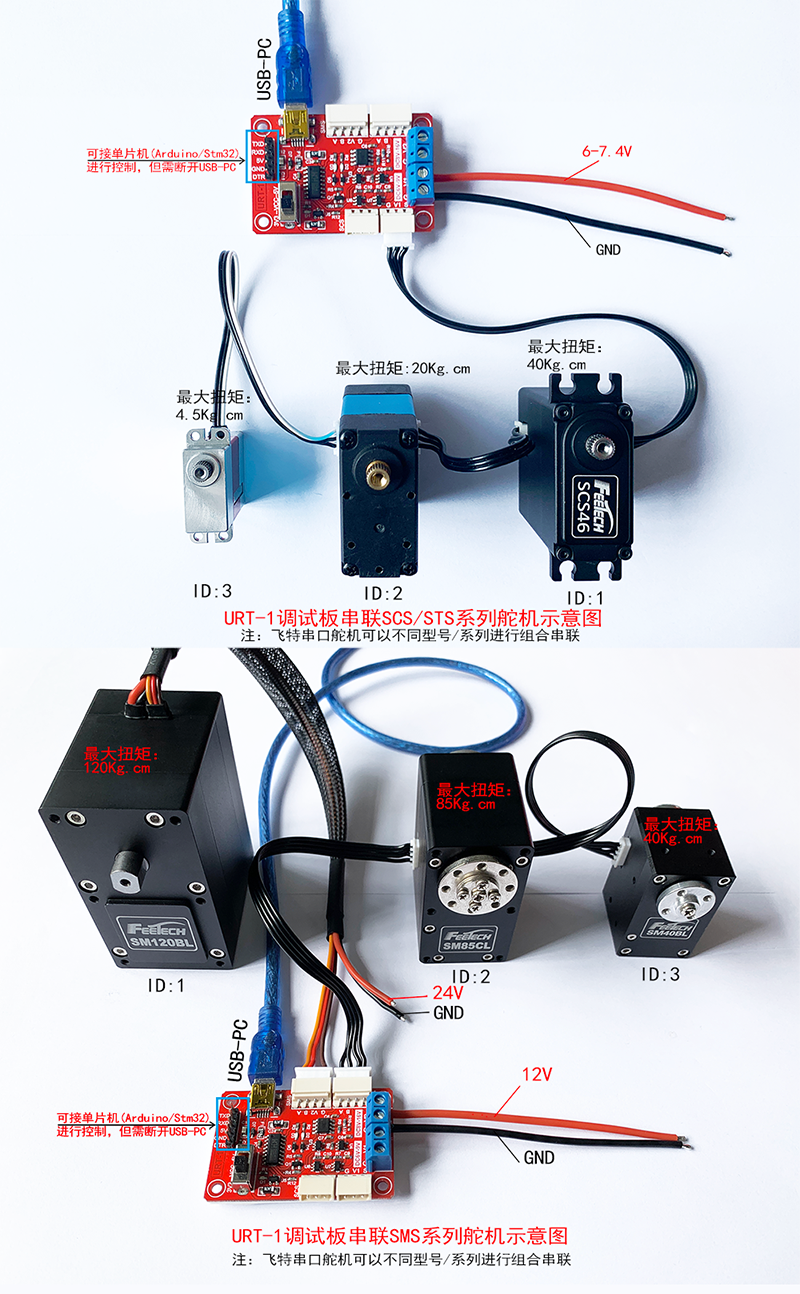

可参考一下图示:
